焊线定位检测系统

发布时间:2017-06-06  信息来源:http://www.ly-auto.com/

开发背景

在射频元件生产后段,产品装入料带前需要检测产品正反方向、表面镀层、引脚长短、是否变形和缺胶。任何坏品都应该剔除。传统人工挑选方法面临检测速度慢,劳动强度大和容易漏检的问题。

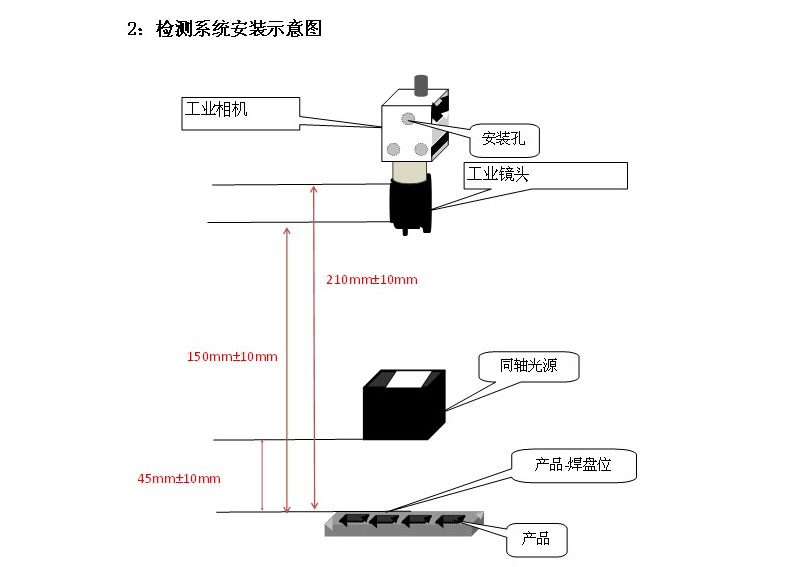

系统原理

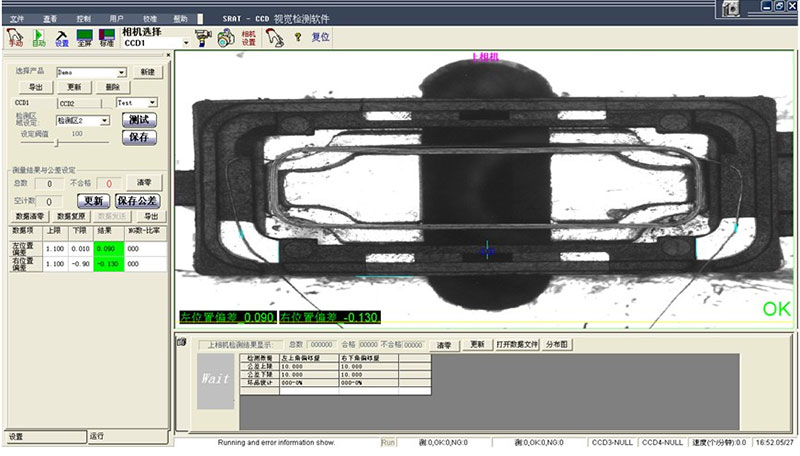

产品到达测量位置时,光纤传感器给出测量信号,高速彩色数字相机抓取产品图像,判断上下PIN是否在位置上,区分两PIN颜色是否正确,再确定尺寸大小是否合格,完成检测后,若NG则报警停机,提示操作人员排除。

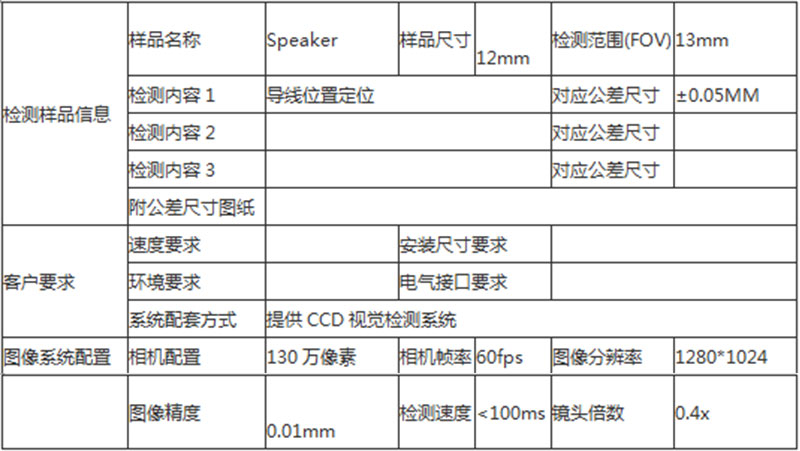

检测参数




产品优势

◇不良品漏检率为0,避免客诉问题。
◇节约人工成本,高效,精准,彻底解决人眼产生的疲劳误判。
◇可持续长时间稳定工作,故障率低。
◇非接触测量,对被测物体不会产生损伤。
◇报表输出,数据存储,以便不良品分析。


适用范围

 半导体元件表面缺陷特征监测、字符印刷残缺检测、芯片引脚封装完整检测、元件破损检测、端子引脚尺寸检测、编带机元件极性识别、键盘字符检测等。
